El circuito de la figura 3 fue elaborado en el software Fritzing, el cual permitió realizar con fa-
cilidad el diagrama anterior (Fritzing, 2018). En este se representa cada uno de los elementos
que componen el circuito, es decir, los leds RGB conectados en serie, tres resistencias de 330
Ω, una resistencia de 550 kΩ, una de 15 kΩ y una de 12 kΩ. Asimismo, un capacitor de 47
µF y uno de 1 µF, un transistor NPN, un micrófono y una bocina.
La función del circuito fue recibir del medio exterior los sonidos y emitir una señal
cuando los decibeles registrados estuvieran por encima del margen establecido como límite,
teniendo en cuenta los siguientes parámetros:
• Registro normal: menos de 55 dB.
• Registro moderado: entre 55 dB y 64 dB.
• Registro alto: más de 64 dB.

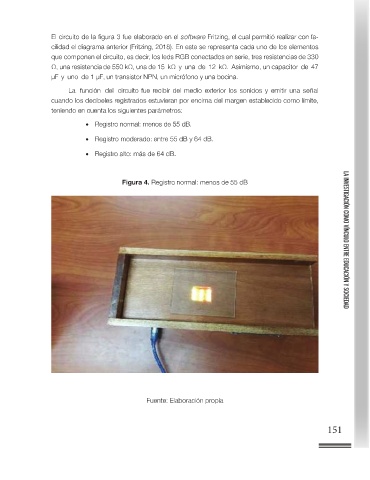

figura 4. Registro normal: menos de 55 dB LA INVESTIGACIÓN COMO VÍNCULO ENTRE EDUCACIÓN Y SOCIEDAD
Fuente: Elaboración propia
